Последние достижения в высоко-скоростных, мало-контактных (low-pin-count), «точка-точка» технологиях предлагают возможности для увеличения пропускной способности шины ввода-вывода. Множественные соединения «точка-точка» влекут за собой появление в топологии ввода-вывода нового элемента – коммутатора (switch), см. рисунок 3.

Коммутатор может обеспечивать обмен данными между конечными потребителями-источниками, и если их трафик не затрагивает оперативную память, то и нет необходимости передавать его через Host Bridge.

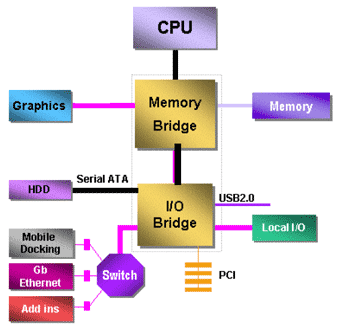

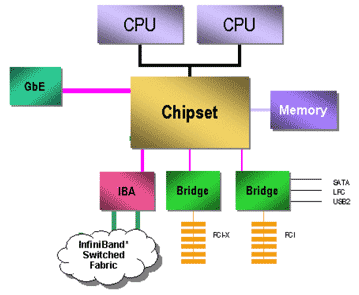

Рисунки с 4-го по 6-ой, показывают типичное использование архитектуры PCI Express.
