Существует множество различных размеров модулей M.2, т.к. имеются разные типы карт M.2: от карт SSD до карт глобальных сетей (WAN).
Для модулей SSD M.2 наиболее часто используются размеры (ширина x длина):
- 22мм x 30мм;
- 22мм x 42мм;
- 22мм x 60мм;
- 22мм x 80мм;
- 22мм x 110мм.
Карты имеют название, связанное с их размерами: первые 2 цифры определяют ширину (у всех 22мм), а остальные цифры определяют длину от 30мм до 110мм.
В соответствие с указанными размерами, для SSD M.2 существуют названия 2230, 2242, 2260, 2280 и 22110.
Компактный Форм-фактор M.2 используется для многих типов добавляемых карт, таких как карты Wi-Fi,
Bluetooth, спутниковой навигации, Near Field Communication (NFC), цифрового радио,
Wireless Gigabit Alliance (WiGig), Wireless WAN (WWAN), и твердотельных накопителей (SSD).
На рисунке ниже представлен 2,5-дюймовый SSD и SSD M.2 2242, 2260 и 2280:
Есть две причины использования различных вариантов длины SSD M.2:
-
Различные длины позволяют использовать различные емкости накопителей SSD;
чем длиннее накопитель, тем больше микросхем NAND можно в него установить вместе с контроллером и иногда с микросхемой памяти DRAM.
Варианты длины 2230 и 2242 поддерживают 1-3 микросхемы NAND, а 2280 и 22110 поддерживают до 8 микросхем NAND,
что позволяет создавать SSD емкостью до 1ТБ в самых больших форм-факторах M.2.
-
Размер разъема в системной плате может ограничивать размер M.2:
Некоторые ноутбуки могут поддерживать M.2 для кэширования, однако имеют мало свободного места, в которое можно установить только
SSD M.2 2242 (SSD M.2 2230 меньше по размеру, но в большинстве случаев не требуются там, где можно установить SSD M.2 2242).
Например, если SSD M.2 используется в качестве кэш-памяти (с установленным на клиентских системах ПО Intel® Smart Response Technology (ISRT))
или загрузочного накопителя ОС с низкой емкостью в ультрабуках или Chromebook, обычно применяются SSD M.2 2242.
Если SSD M.2 используется в качестве первичного накопителя в ноутбуке или настольной системе, обычно применяются более длинные и емкие SSD M.2 2280.
Что такое односторонние и двухсторонние SSD M.2?
Для некоторых встраиваемых систем с ограниченным пространством спецификации M.2 предусматривают различную толщину SSD M.2:
- 3 односторонних версии (S1, S2 и S3)
- 5 двухсторонних версий (D1, D2, D3, D4 и D5)

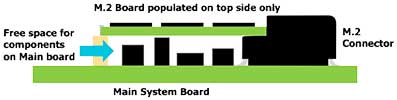

Некоторые платформы могут иметь определенные требования вследствие ограничений пространства под разъемом M.2, см. рисунок ниже:
Как узнать, какой длины SSD M.2 поддерживает системная плата?
Следует всегда изучать информацию производителя системной платы/системы для проверки поддерживаемых вариантов длины карт,
однако большинство системных плат поддерживает 2260, 2280 и 22110.
Многие системные платы имеют перемещаемый фиксирующий винт, позволяющий пользователю установить SSD M.2 2242, 2260, 2280 или даже 22100 .
Объем пространства на системной плате ограничивает размер устанавливаемых в разъем и используемых SSD M.2.
